鋼格板是用承載扁鋼和橫桿按照一定的間距進行正交組合，通過焊接或壓鎖加以固定的開敞式鋼構件；橫桿一般采用經過扭絞的方鋼、也可采用圓鋼或扁鋼，材質分為碳鋼和不銹鋼。鋼格板主要用來做鋼結構平臺板、溝蓋板、鋼梯的踏步板、建筑物吊頂?shù)取?BR>
鋼格板生產一般是采用鋼格板壓焊機壓焊成6米長的半成品，然后分切成所需要的尺寸，然后進行封邊。鋼格板焊接過程中，必須使用到焊接夾具，而焊接工裝夾具的主要作用有以下幾個方面：
1、準確、可靠的定位和夾緊，減小制品的尺寸偏差，提高了零件的精度和可換性；
2、有效的防止和減輕了焊接變形；
3、使工件處于最佳的施焊部位，焊縫的成型性良好，工藝缺陷明顯降低，焊接速度得以提高；
4、以機械裝置代替了手工裝配零件部位時的定位、夾緊及工件翻轉等繁重的工作，改善了工人的勞動條件；
5、可以擴大先進的工藝方法的使用范圍，促進焊接結構的生產機械化和自動化的綜合發展。
目前鋼格板在焊接過程中需要進行多次的裝夾，這樣極大的影響了焊接的生產速度，影響了后續的加工或者裝配，以致于生產率低下。

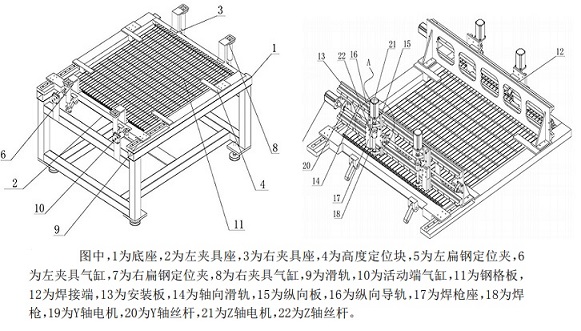

為了克服上述現有技術當中存在的問題，介紹一種用于夾持鋼格板的夾具及焊接機構，特別針對鋼格板。鋼格板焊接夾具裝置采用左右雙扁鋼定位夾，其中一端固定，另一端在氣缸帶動下合攏，合攏之后通過夾具氣缸將扁鋼定位夾合攏夾緊鋼格板，一次夾裝后即可進行下一步的焊接，無需多次夾裝，有效地提高了生產工作效率；
夾具裝置的焊接機構，焊槍可以在縱向和軸向兩個方向移動，即可以在焊接完一點后延縱向向上運動離開焊點再延軸向運動到下一個焊點上方后向下運動接觸焊接點，高效地完成擋板焊接，相對于人工焊接能夠進一步提高生產工作效率，相較于現有的壓阻焊能夠節省電力降低成本。
