壓焊鋼格板結構圖
鋼格板型號表示方法
鋼格板的型號，根據承載扁鋼規格、承載扁鋼與橫桿的組合間距、鋼格板的結構形式，承載扁鋼外型、以及表面處理的狀態等不同，形成多種規格，型號表示方法如圖所示
鋼格板產品系列
系列一：該系列鋼格板扁鋼的中心間距是30mm 由于鋼格板的承受力是扁鋼決定的，該系列的鋼格板間距最小，承受力最強。應用最廣泛。如圖所示
系列二：該系列鋼格板扁鋼的中心間距是40mm 它比系列一的鋼格板用料少，重量輕，性價比高。主要用與跨度比較小的場合，是最理想的類型。如圖所示
鋼格板的特點
u節省材料：承受相同荷載條件下最省材料的方式，相應地，可減少支承結構的材料。
u減少投資：省材料，省人工，省工期，免清潔和維護。
u施工簡便：在預安裝好的支承上用螺栓夾固定或焊接固定，一人即可完成。
u節省工期：產品無需現場再加工，安裝非常迅速。
u經久耐用：出廠前經熱浸鋅防腐處理，耐沖擊和重壓能力強。
u現代氣派：外形美觀，設計規范，通風透光，給人以整體流暢的現代感受。
u結構輕便：用材少，結構輕，且易于吊裝。
u防積污物：不積雨水，冰雪和灰塵。
u減少風阻：因通風好，遇大風風阻小，減少風力破壞。
u設計簡便：無需小支梁，結構簡單，設計簡化；無需設計鋼格板詳圖，只注明型號即可，廠方可代客戶設計排圖。
鋼格板重量計算公式
鋼格板的重量是指經過包邊和表面處理（非表面處理的除外）后的理論重量。由于包邊、開孔和切口的不同，實際重量與理論重量會出現差異。在工業平臺鋼格板自重計算及鋼格板交付結算中，統一以理論重量為計算依據。對于長度小于1米的鋼格板例如溝蓋板或者需要作特殊包邊的鋼格板，由于包邊板的增加，重量會隨著增加。用扁鋼包邊，鋼格板長度不小于1米時，按下面公式計算鋼格板理論重量：
Wt=(b1t1N1+b2t2N2+2b3t3)ρµ×10-6………………
式中: Wt—鋼格板重量，單位為千克每平方米（kg/m2）； t1—承載扁鋼寬度，單位為毫米； b1—承載扁鋼厚度，單位為毫米； N1—每米鋼格板中承載扁鋼條數； t2—橫桿寬度，單位為毫米； b2—橫桿厚度，單位為毫米； N2—每米鋼格板中橫桿條數； t3—包邊扁鋼寬度，單位為毫米； b3--包邊扁鋼厚度，單位為毫米； ρ—材料密度，單位為千克每立方米（kg/m3）；鋼材密度按7850kg/m3計算； µ--表面處理增重系數；熱浸鋅增重按1.06計算
鋼格板的面積計算
1、在沒有圖紙、按用戶規定尺寸加工的，面積為實際交付鋼格板的數量乘以寬度和長度的總 和，它包含開孔和切口部分。
2、提供圖紙為用戶設計的，面積按圖紙上總的外圍尺寸計算，它包括開孔和切口部分。
3、對于異鋼格板，如圖所示面積為寬（W）×長（L），不扣除切口部分。

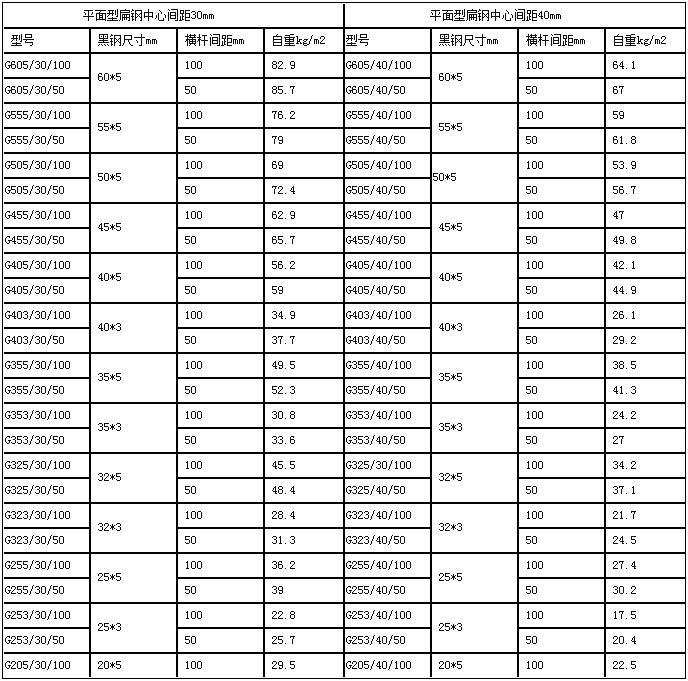

鋼格板常用型號重量表
