在運行電廠的通常維修工作中，由于廠房內大量使用鍍鋅鋼格柵，在設備維修搬運過程中敲砸鋼格柵，導致鋼格柵面向下凹陷變形，容易造成行人跌倒受傷事故；要處理此種隱患需要將格柵拆除后修復，由此將產生孔洞，需要搭設腳手架圍欄、編制高風險施工方案提交業主審核，在SAP系統中編制高風險作業許可證及特種作業許可證，所有文件審核通過后才可施工作業，程序繁瑣、準備時間漫長，不利于工期的順利進行，并且具有一定的安全隱患�；诖耍疚慕榻B一種變形鋼格柵校正裝置，以解決現有技術中鋼格柵變形，校正過程操作繁瑣，費時費力的問題。

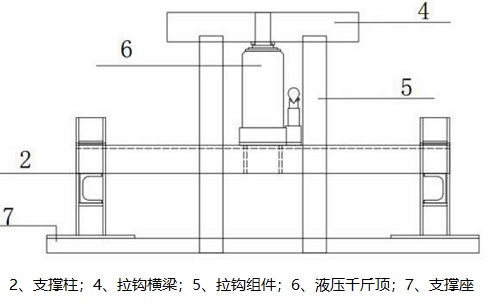

對鋼格柵變形校正的思路、施工工藝的優化、細部節點處理等內容進行分析研究，介紹一種變形鋼格柵校正裝置，可極大提高工作效率，加快工程進度，提升工程質量，降低工程成本。變形鋼格柵校正裝置，包括支撐結構、液壓千斤頂、拉鉤橫梁和拉鉤組件；液壓千斤頂固定設置在支撐結構上，拉鉤橫梁固定安裝在液壓千斤頂上方，拉鉤橫梁上設置有若干個拉鉤組件，拉鉤組件上端與拉鉤橫梁連接，拉鉤組件下端可勾起已變形的鋼格柵；液壓千斤頂帶動拉鉤橫梁上升或者下降，進而帶動拉鉤組件及其所勾起的鋼格柵上升或者下降，以實現鋼格柵校正的作用。
大橫梁的兩端分別與兩根小橫梁固定連接，液壓千斤頂安裝在大橫梁中央，大橫梁與小橫梁螺栓連接，小橫梁上等距設置有若干個螺栓孔，通過將大橫梁移動到不同位置的螺栓孔并固定，以調整液壓千斤頂的位置；拉鉤橫梁固定在液壓千斤頂上，拉鉤橫梁上設置有拉鉤組件，拉鉤組件下端呈吊鉤結構，可勾起已變形的鋼格柵。
變形鋼格柵校正簡易裝置，可以避免因鋼格柵變形需要將格柵拆除后修復或者需要直接更換的情況，在核電中應用可以極大的縮減廠房維修成本，提高工作效率，加快工程進度，提升工程質量。并且本裝置中，液壓千斤頂的位置可以進行調整，可以適應廠房內的多種地形，在作業空間小的地方也可以進行鋼格柵變形恢復。設計合理，制作過程簡易、極易獲取且經濟性極好，實用性強。
現實使用時將待校正的鋼格柵的表面進行清理，將本變形鋼格柵校正裝置定位安裝，隨后將拉鉤組件底端的吊鉤勾起變形的鋼格柵，啟動液壓千斤頂，液壓千斤頂帶動拉鉤橫梁上升，進而帶動拉鉤組件及其所勾起的鋼格柵上升，逐漸抬起恢復已變形的鋼格柵，以實現鋼格柵校正的作用。在運行電廠內，由于管道閥門數量繁多，交錯復雜，可能沒有太多的作業空間。本裝置的大橫梁可以根據實際鋼格柵的位置進行調整，可以適應廠房內的多種地形。在作業空間小的地方也可以進行鋼格柵變形恢復。本裝置解決了現有技術中鋼格柵變形，校正過程操作繁瑣，費時費力的問題，可極大提高工作效率，加快工程進度，提升工程質量，降低工程成本。
