鋼格板是用承載扁鋼和橫桿按照一定的間距進行正交組合，通過焊接或壓鎖加以固定的開敞式鋼構件，橫桿一般采用經過扭絞的方鋼，也可采用圓鋼或扁鋼。材質分為碳鋼和不銹鋼。鋼格板主要用來做鋼結構平臺板、溝蓋板、鋼梯的踏步板以及建筑物吊頂?shù)阮I(lǐng)域。
由于鋼格板是由若干扁鋼縱向排列，扁鋼上垂直焊接若干排橫桿而成，因此，鋼格板兩端形成扁鋼縱向排列的端頭，需要焊接包邊以使鋼格板整齊美觀，方便使用。目前鋼格板的產量較大，在壓焊、切割完成以后，使用人工或壓力機矯正組焊的方法進行包邊作業，增加員工的勞動強度，同時工作效率較低。而且，鋼格板在包邊之前，容易發生變形，人工包邊時，難以控制鋼格板扁鋼與橫桿的垂直，影響制作的鋼格板的包邊質量。為了解決現有技術中存在的技術問題，介紹一種旋轉式鋼格板包邊液壓裝置，可以提高鋼格板包邊的工作效率、提高包邊質量。

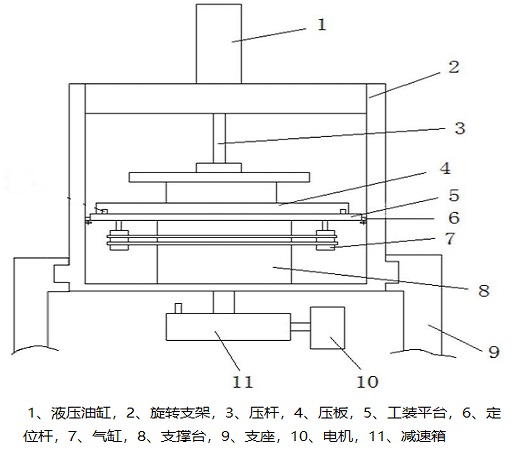

旋轉式鋼格板包邊液壓裝置，包括：支撐臺、工裝平臺、定位桿、液壓油缸和電機。旋轉支架，通過導軌組件活動安裝在支撐臺上；工裝平臺，安裝在旋轉支架上，工裝平臺的四個角處設置有矯正件，矯正件垂直設置于工裝平臺上，矯正件具有設定高度，相對設置的矯正件之間的距離與鋼格板的寬度相等；定位桿，高度可調地安裝于工裝平臺的側面；液壓油缸，安裝于所述旋轉支架的上方，通過壓桿與壓板連接，壓板位于工裝平臺的上方；電機，通過減速箱和旋轉軸與旋轉支架的底部連接。
使用時，將待包邊的鋼格板放置于工裝平臺上，由于相對設置的矯正件之間的距離與鋼格板的寬度相等，矯正件具有一定的高度，當鋼格板放置于工裝平臺上時，矯正件可以將發生變形的鋼格板進行矯正，使其扁鋼與工裝平臺垂直，有利于提高焊接質量。
將鋼格板矯正放置完畢后，液壓油缸下壓，將鋼格板進行壓緊固定，防止在焊接過程中，鋼格板發生錯位，以保證包邊焊接質量。定位桿設置于工裝平臺的側面，對待包邊的扁鋼起到支撐作用，同時，定位桿的高度可調，以便于將扁鋼調節到與鋼格板平齊，再進行焊接時，可以提高焊接質量。
電機通過減速箱和旋轉軸與旋轉支架的底部連接，電機啟動，可以帶著旋轉支架旋轉。當一側焊接完畢后，使旋轉支架旋轉，將未焊接的一側調整到焊接處進行焊接，尤其適用于空間較小的空間。
