鋼格板是用扁鋼按照一定的間距和橫桿（扭絞方鋼、方鋼、圓鋼、扁鋼等）進行交叉排列，并且焊接成中間帶有方形格子的一種鋼鐵制品，鋼格板主要用來做水溝蓋板，鋼結構平臺板，鋼梯的踏步板等。鋼格板一般采用碳鋼制作，外表熱鍍鋅，可以起到防止氧化的作用。為了制作出不同形狀的鋼格板，****施工的快速安裝，需用到開口設備。
現有的開口設備在切割完成后，需手動拿取，一定程度上會誤傷人，存在安全隱患，鋼格板的夾持范圍有限，穩定性較差，影響開口質量，且異形開口的形狀大多呈固定安裝，無法隨意更換，降低了工作效率，加大了開口成本，同時切割過程中，不具備散熱功能，會縮短切割盤的壽命，為了提高工作效率，滿足不同的客戶需求，現介紹一種鋼格板異形開口裝置。

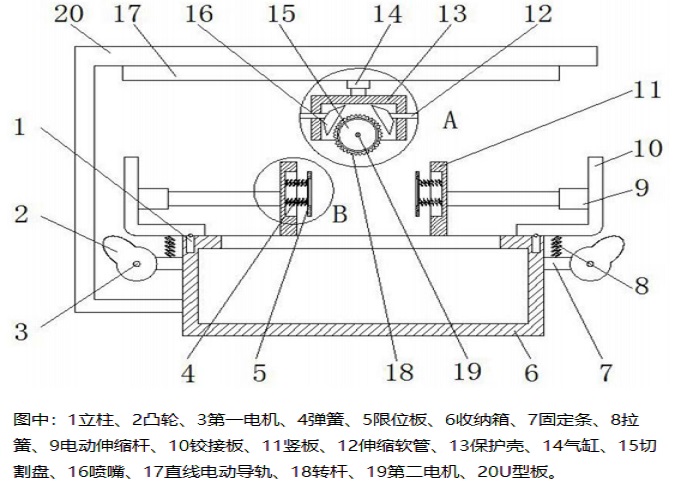

鋼格板用異形開口裝置，包括水平放置的收納箱和U型板，收納箱外壁一側底端與U型板一側底端通過螺栓固定連接，且U型板內壁頂端通過螺栓固定連接有水平放置的直線電動導軌，直線電動導軌滑動部件的底端通過螺栓固定連接有豎直放置的氣缸，且氣缸伸縮端通過螺栓固定連接有水平放置的保護殼，保護殼相對一側內壁頂端均設有散熱組件，保護殼內壁靠近散熱組件一側中部通過螺栓固定連接有水平放置的第二電機，且第二電機輸出軸通過螺栓固定連接水平放置的切割盤，切割盤外壁套設有水平放置的異形齒模具，收納箱頂端兩側均插設有豎直放置的立柱，且兩個立柱頂端均鉸接有水平放置的L型鉸接板，兩個L型鉸接板底端均與收納箱頂端接觸，且兩個L型鉸接板相對一側均通過螺栓固定連接有水平放置的電動伸縮桿，兩個電動伸縮桿伸縮端均設有支撐組件，收納箱相對一側外壁頂端均設有用于調節L型鉸接板角度的排料機構。
工作原理：首先，接通****電機、電動伸縮桿、氣缸、直線電動導軌和第二電機的電源，將鋼格板放在兩個限位板的卡槽內，啟動電動伸縮桿，帶動兩個豎板相互靠攏，實現限位和固定目的，滿足不同尺寸鋼格板的夾持，避免鋼格板移位，****開口質量，之后，根據客戶的需求，拆卸螺栓，更換不同類型的異形鋸齒模具，可以制作不同形狀的鋼格板，提高了工作效率，然后，啟動氣缸，帶動保護殼下移，直至切割盤靠近鋼格板為止，再啟動直線電動導軌，帶動切割盤左右移動，便于切割時移動，實現不同位置的切割，也可以對切割成不同深度的開口，提高了開口效率，然后，啟動第二電機，在切割盤和異異形鋸齒模具的配合下，對鋼格板進行開口切割，同時，將伸縮軟管與供氣設備連接，通過伸縮軟管和噴嘴的配合，對發熱的切割盤進行冷氣降溫，延長切割盤的壽命，切割完成后，啟動****電機，帶動凸輪轉動，在立柱的作用下，改變L型鉸接板的位置，通過設置電動伸縮桿，將鋼格板推送到收納箱內的抽屜中，便于人工取走，最后，抽出抽屜，完成鋼格板的收集。
通過設置異形鋸齒模具，可以根據客戶的需求，制作出不筒形狀的鋼格板，提高了工作效率，也節省了開口成本，配合設置的直線電動導軌和氣缸，可以對鋼格板的不同位置進行不同深度的開口，提高了開口效率，結合設置的散熱組件，對發熱的切割盤進行冷氣降溫，延長切割盤的壽命。
通過設置電動伸縮桿、豎板和限位板，實現不同尺寸鋼格板的固定夾持，配合設置的彈簧，使得夾持更加穩定，避免鋼格板移位，****開口質量，結合設置的排料機構和抽屜，可以自動收集鋼格板，無需人工操作，****人身安全，也便于集中拿取，節省工作時間。
