鋼格板由縱向的扁鋼和橫向的橫桿交錯焊接而成，而后需要對鋼格板進行包邊焊接，包邊焊接在鍍鋅處理前進行。包邊板可采用相同規格的扁鋼或者橫截面積大于扁鋼的橫截面積的鋼材。在對鋼格板包邊焊接時，首先將兩個包邊板置于鋼格板的兩側并對鋼格板進行包邊，包邊處理好后再用焊接機對其進行焊接。

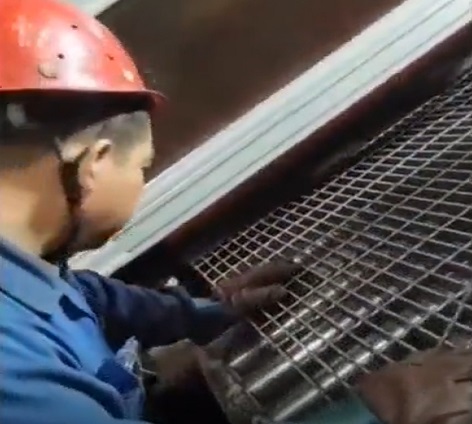

現有技術中，鋼格板完成扁鋼與橫桿之間的焊接后通過輸送機構被輸送至焊接平臺上，此時需要人工將兩個包邊板置于鋼格板的兩側并進行裝夾，裝夾完畢后手持焊接機構對其進行焊接，并且在包邊焊接結束后還需要手動打開工裝夾具，然而焊接后鋼格板的溫度較高，容易燙傷操作者，存在安全隱患，并且工作效率低下。
介紹一種鋼格板生產用包邊焊機，其具有能夠自動夾持鋼格板，安全性高的特點。鋼格板生產用包邊焊機，包括焊接平臺以及焊接平臺上形成鋼格板和包邊板的焊接區域，焊接平臺相對的兩側上分別設置有進料傳輸組件和出料傳輸組件，進料傳輸組件用于將鋼格板和包邊板輸送至焊接區域上，出料傳輸組件用于輸出包邊完成后的鋼格板。
焊接平臺上設置有裝夾裝置，裝夾裝置包括驅動組件和兩塊相對設置的夾持板，兩塊夾持板之間形成夾持區域，夾持板用于夾持包邊板和鋼格板，各個夾持板上有若干滑動部，焊接平臺上設置有若干相互平行的滑槽，各個滑動部分別與其中一個滑槽滑動連接。
驅動組件用于驅動兩塊夾持板相互靠近或者相互遠離，驅動組件包括驅動件、連接桿和若干鉸接桿，各個鉸接桿分別與其中一個滑動部相互鉸接，各個鉸接桿分別與連接桿轉動連接。驅動件設置于焊接平臺的下方，驅動件用于驅動連接桿上下移動以使各個連接桿同步轉動。驅動件包括兩個伸縮氣缸，各個伸縮氣缸的輸出軸分別與連接桿固定連接。
進料傳輸組件包括進料輸送架和若干進料輸送輥，進料輸送輥用于輸送鋼格板，進料輸送輥轉動安裝在進料輸送架上，進料輸送輥的兩側上分別有包邊輸送區域，包邊輸送區域用于放置包邊板，進料輸送架上滑動連接有推料板，推料板和進料輸送架之間固定連接有電動推桿，電動推桿用于推動推料板沿包邊輸送區域到焊接區域的方向向夾持區域內輸送包邊板。
兩個夾持板相互靠近的側壁上均設置有若干夾緊板，各個夾緊板和與其對應的夾持板之間均固定連接有若干壓縮彈簧。兩個夾持板相互靠近的側壁上均固定連接有限位塊，限位塊設置于遠離進料傳輸組件的一側上，限位塊用于限制包邊板的移動行程。限位塊上有楔面，楔面用于將鋼格板導向夾持區域內。包邊輸送區域的兩側上分別固定連接有限位條，限位條沿推料板到焊接平臺的方向延伸。
通過進料傳輸組件和出料傳輸組件輸送鋼格板，減少人工操作，提高自動化程度，提高生產效率；通過夾持裝置，能夠?qū)崿F(xiàn)自動夾持和松開鋼格板，避免操作者接觸焊接完成后高溫的鋼格板，降低事故發生的可能，減少安全隱患；利用相對設置的一組夾持板對鋼格板進行夾持，增大夾持的穩定性，促進各個包邊板與鋼格板相貼合，提高焊接的質量；通過在夾持板上設置多個夾緊板和壓縮彈簧能夠適應不同的鋼格板，各個夾緊板能夠根據鋼格板和包邊板的實際配合情況調整夾緊板的夾緊角度，并且壓縮彈簧的設置能夠大夾持力使鋼格板和包邊板貼合地更緊密，提高后續的焊接質量。
