鋼格柵板是一種由承載扁鋼與橫桿按照一定的間距正交組合，通過焊接或者壓鎖加以固定的開場板式鋼結構。在石油化工、電力、港口碼頭、市政等工程領域中應用十分廣泛。根據制作方法不同，主要分為壓焊鋼格板和壓鎖鋼格板。
壓鎖鋼格板在一些機器設備上采用較多，看起來更加牢固，相互壓鎖使其在受到壓力的情況下，相互緊緊咬合，撓度很小。不足之處就是橫桿與扁鋼會存在空隙，而且不可能每個接觸點都進行焊接，因此焊接不牢固，強度有所降低。壓鎖鋼格板的生產成本較高，就連熱鍍鋅處理上鋅量很高，因為直接縫隙較多，所以熱鍍鋅費用也是很高的。
壓焊鋼格板制造流程相對簡單，生產效率極高。壓焊鋼格板的橫桿采用合適的麻花鋼，承載扁鋼根據需要選擇，這樣就最大程度地減少了鋼格板的自重，最重要的是減少了鋼格板用鋼量，降低成本。因而，海洋平臺、液化天然氣LNG模塊、FPSO等海洋鋼結構，都采用壓焊鋼格板。
一、鋼格板生產工藝流程
根據壓焊鋼格板的結構特點，國內生產廠家一般將鋼格板生產工序分為以下幾步：基本材料加工、鋼格板原板加工、鋼格板成品加工、熱浸鋅。
1.1基本材料加工

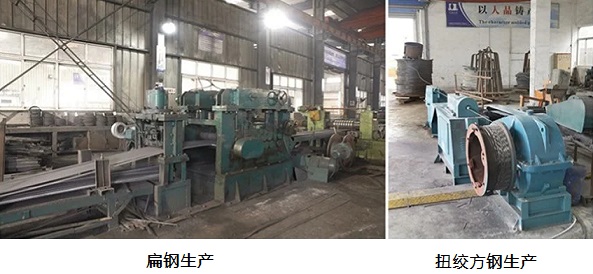

壓焊鋼格柵的原材料主要包括扭鋼、承載扁鋼、包邊套筒、斜梯踏步防滑條等，為降低生產成本，生產廠家一般都購置扭鋼拉絲機、扁鋼剪板機、折彎機、齒鋼沖齒機等設備，自行生產前述基本材料。圖1、2為國內格柵廠家常用的扁鋼生產線、剪切齒鋼生產線和扭絞方鋼生產線。
1.2鋼格板原板加工

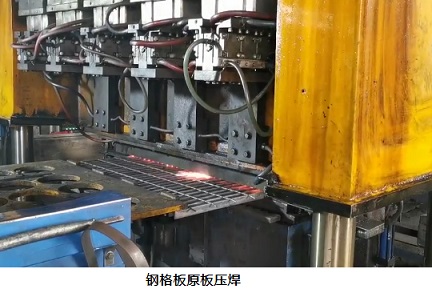

原板加工即使用壓焊設備將齒形扁鋼和扭鋼進行壓焊，鋼格柵原板的板尺受壓焊設備的加工能力限制，一般為995mm× 6060mm和1200mm×6060mm兩種板尺。鋼格柵原板生產過程中銅電極的電流輸入對于原板的質量影響很大，如果采用的電流較小，則扭鋼不能被完全壓入齒鋼的齒槽內，難以達到格柵防滑的功能。如圖3所示，由于銅電極電流過小，連接橫桿沒有完全壓入齒形扁鋼的凹槽內，因而達不到項目的防滑要求。如果輸入的電流過大，則格柵原板焊后變形較大，會增加原板焊后矯正變形的費用支出。
1.3成品件精加工
格柵原板生產完成之后，就可以進行下一步的格柵成品加工了。一般來說，格柵成品加工主要由以下幾個關鍵步驟組成：
1.3.1編制格柵布置圖

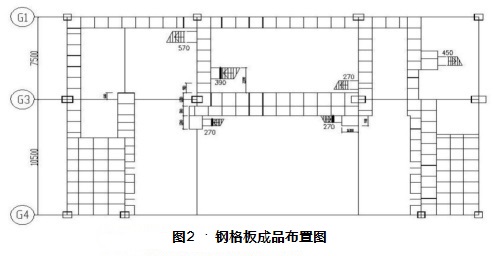

在對鋼格柵原板進行深加工之前，首先要根據項目圖紙和規格書的要求，并考慮鋼格柵原板的板尺，對格柵層的所有格柵進行分片，形成格柵平面布置圖并編寫桿件號，以保證格柵生產完成后能夠按照要求固定在鋼結構上。如圖2所示。
1.3.2排版切割
格柵平面布置圖編校審完成后，在格柵原板的板尺范圍內，使用專業軟件對格柵桿件進行建模和排版。一般情況下，國內格柵生產廠家對格柵原板進行深加工可以分為以下幾道工序：

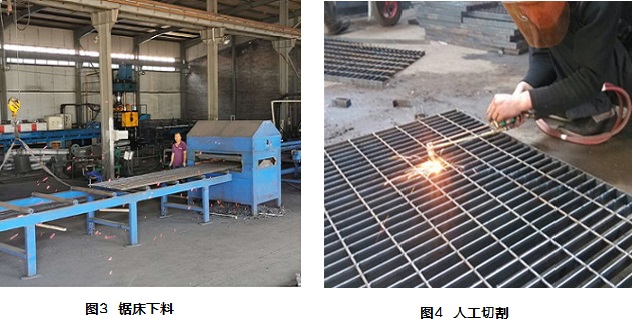

a.根據格柵桿件的排版圖，使用鋸床將格柵原板切割程合理尺寸的小塊，如圖3所示；
b.將排版圖按照1:1的比例打印成紙質樣板圖，然后將樣板圖覆蓋到小塊格柵上進行劃線；
c.使用割槍對小塊格柵進行切割，加工成為排版圖所繪制的格柵桿件，如圖4所示；
d.安裝包邊扁鋼和護管。
1.4鋼格板熱浸鋅
熱浸鋅是鋼結構件浸入熔融的鋅池中獲得金屬覆蓋層的一種方法。熱浸鋅層的厚度一般在35um以上，甚至高達200um，所以熱浸鋅涂層能大大提高鋼基體抗大氣腐蝕的能力。
鋼格柵件預制完成后，也是采用熱浸鋅的方法進行表面防腐。鋼格柵件的熱浸鋅的主要工序有：脫脂、酸洗、熱鍍鋅、鈍化。熱浸鋅完成后，必須對格柵件進行檢測，以保證鋅層厚度和鋅層結合強度能夠滿足項目規格書要求。
二、優化建議
近年來，很多國內海洋平臺、液化天然氣模塊、尤其是單點項目和FPSO項目，都在設計階段對鋼結構的設計進行了優化。優化后的結構空間預留更加狹小、設備布置更加緊湊，這就意味著單位面積內，將會有更多的管線、支架、電纜需要貫穿格柵，也就是說，單位面積的格柵上將會有更多的開孔。眾所周知，為了方便格柵的安裝和拆卸，一般都會要求格柵在開孔處分片，這就會使得格柵件的形狀更加不規則。

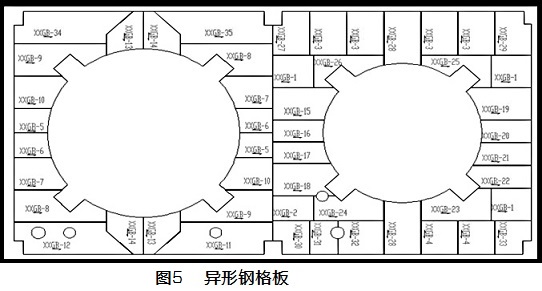

圖5為某項目管匯平臺的格柵布置圖。從圖紙可以看出，管匯平臺處開孔密集，格柵形狀不規則。為了便于格柵安裝和拆卸，就需要將格柵件在開孔處拆分，這就給格柵的生產帶來很大困難。如下圖所示的格柵，如果采用上述的傳統人工方法進行下料，不僅會花費大量人力，而且尺寸精度難以保證。

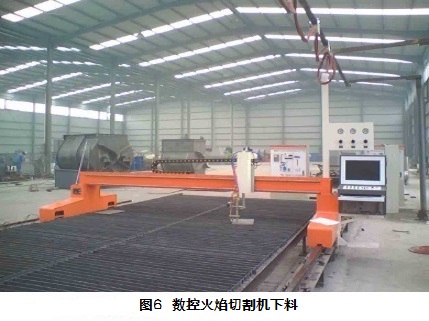

為保證此類異形格柵的尺寸精度，可以采用數控火焰切割機進行下料，即事先將格柵件在原板上的排版圖按照1:1的比例輸入數控火焰切割機，切割機就會按照排版圖繪制的尺寸進行下料。因此，為了降低格柵成品件的生產難度和生產成本，可以使用數控火焰切割機對異形格柵件進行下料，而使用傳統的人工下料方法對規則形狀的格柵件進行下料，如圖6所示。
三、結語
壓焊鋼格板的生產工序流程主要分為基本材料加工、原板加工、成品精加工、熱浸鋅，其中成品精加工這道工序對鋼格板的整體生產成本和功效影響很大。特別是對于形狀復雜的格柵，成品精加工階段需要投入大量的人力進行劃線、切割和包邊工作。近年來由于海洋鋼結構設計趨于緊湊，項目中的異形格柵件比例逐漸增大，為降低格柵成品件的功效，推薦使用數控火焰切割機對異形格柵進行下料，而使用傳統人工下料的方法對規則形狀的格柵進行下料。本文對后續壓焊鋼格柵的生產有一定的參考意義。
