插接鋼格板也稱為對插鋼格板,由一定尺寸普通低碳扁鋼、不銹鋼、黃銅板、鋁板經開槽(孔)、插接、焊接、精整等工序制造而成一種鋼格板。產品焊點牢固、孔距均勻、設計美觀,方便實用。插接鋼格板由于其結構為垂直兩個方向對插構成,鋼格板能提供更好的側向(鋼格板寬度方向)承載能力,并且能有效防止大規格的承載扁鋼產生傾斜失穩的問題,插接鋼格板特別適合作為重荷載鋼格板使用。插接鋼格板涵概了壓焊鋼格柵板的高強、防腐、免維護等所以特點,又獨具組合均勻精密,結構輕便精美、自然和諧、格調雅致特點。
一、插接鋼格板種類
插接鋼格板是完全由扁鋼連接生產的鋼格柵板,完全由扁鋼連接生產的鋼格柵板指的是由扁鋼經緯焊接生產的鋼格柵板。它基本能滿足建筑師對鋼格柵板的大部分需要。這種類型的格柵板,由于鋼格柵條的間距,鋼格柵條之間的角度,鋼格柵條的彎曲變化等等還可細分為幾種,下文將詳細分析論述。

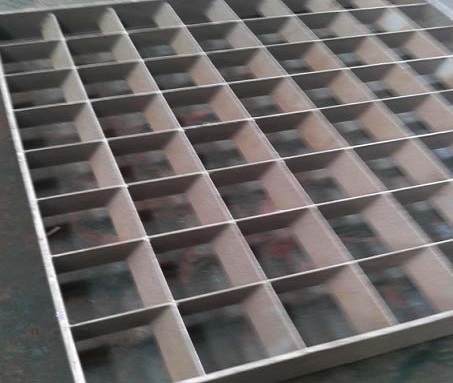

1.整體型插接鋼格柵板
整體型插接鋼格板整體型插接鋼格板的承載扁鋼和橫桿扁鋼具有相同高度切槽深度為承載扁鋼的1/2。這種格柵板的經緯向格柵條一般是同一規格的扁鋼。其產品區別主要是橫向和縱向的格柵條的間距,已聯系格柵條的寬度和高度的變化。橫向柵條嵌入承重柵板然后用壓力焊機進行各節點的焊接。由于它與上一種格柵板結構相似,但橫向柵條為板條,其斷面系數大于扭絞方鋼,所以它具有比前一種格柵板更高的承載能力。由于橫向和縱向的格柵條共同承擔荷載,因而它具有單位重量承載力高的優點。此外它還具備易于生產、造價低廉、形式整齊劃一等優點。
2.半插鋼格柵板
格柵條經緯焊接生產的鋼格柵板,一般縱向的格柵條是主要的荷載承受體,當鋼格柵板所使用的區域是對承載力要求不高時,作為連接的橫向格柵條高度可以降低,這樣的連接格柵條被稱為窄鋼條,而這種格柵板被命名為半插鋼格柵板。如把作為連接件的窄鋼條置換為鋼桿件,就形成了另一類型的鋼格柵板。
3、遮陽型插接鋼格板
遮陽型插接鋼格板:遮陽型插接鋼格板的承載扁鋼開30°或45°斜槽,槽桿扁鋼開槽壓鎖成型。我們可以根據不同需要可交工其他間距、規格的格柵板,可使用普通碳鋼、不銹鋼、鋁等材料。將扁鋼傾斜設置,人在此鋼格板上行走時,腳掌與扁鋼接觸面積大,提高腳掌的舒適度,能夠有效增大摩擦力,且在人行走時傾斜扁鋼能夠有起到倒齒的作用,防止腳掌在用力情況下產生滑動。
二、插接鋼格板衍生產品
插接鋼格柵板是完全由扁鋼連接生產的鋼格柵板這一類型的基本形式,它通過變化格柵條的角度還可衍生出菱形格柵板,米字型格柵板和鋼格柵百葉等,通過更換不同截面的格柵條,衍生出I字形格柵板等。

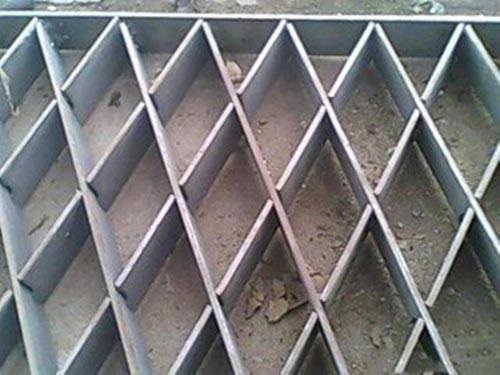

1、菱形格柵板
這種格柵板是由格柵條成角度交叉焊接生產的,由于格柵條成角的變化可以生產多樣化的產品。菱形格柵板具有多變的光影效果而受到設計師的喜愛。這種鋼格柵板都是定制產品,廠家不儲備這種格柵板的成品,需由設計師提供圖紙定制加工,沒有固定的規格。

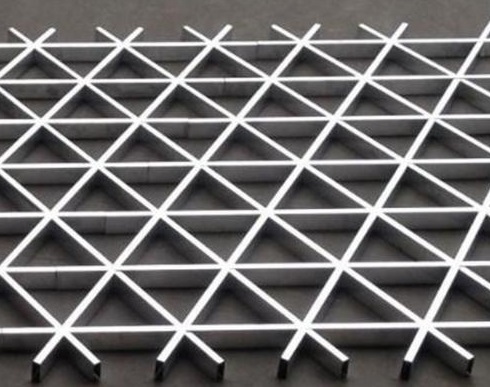

2、米字型格柵板
在鋼格柵板選型時,有時設計師需要格柵板高度較小、承載力高、防滑性好、自重輕、格柵孔洞尺寸小的格柵板。米字型格柵板被研發以滿足以上所有設計需求。它是由格柵條進45°交叉焊接生產的格柵板,如在濕滑或有油污地面、傾斜地面上使用米字型格柵板也可選用齒形格柵條。
