隱形井蓋是一種結構簡單、使用方便、美化環境的環保型隱形井蓋，它克服了現有技術的井蓋暴露于地表面，與周圍環境不和諧的缺點。可以與周圍環境和諧地融為一體，可根據不同的環境，在隱形井蓋內填充不同的材料，達到隱形的目的，可廣泛用于機動車道、高速公路、城市人行道、草坪和花池等各種地平面出口處。
為全面提高隱形井蓋施工工藝質量，最大限度減少隱形井蓋施工質量通病，通過對隱形井蓋施工中存在的質量通病進行清查并整理，希望各施工單位能夠根據常見施工質量通病，舉一反三，查找存在的工藝質量問題并及時修改，制定相關的預防措施。
按隱形井蓋原設計要求，通過三個施工項目部按照不同種類面磚，分別加工制作和安裝施工共計32個隱形井蓋，并進行跟蹤檢查，發現12個存在質量問題及不滿足精細化景觀要求，隱形井蓋驗收合格率為62%，不合格率為38%，分析結果如下：
原因分析

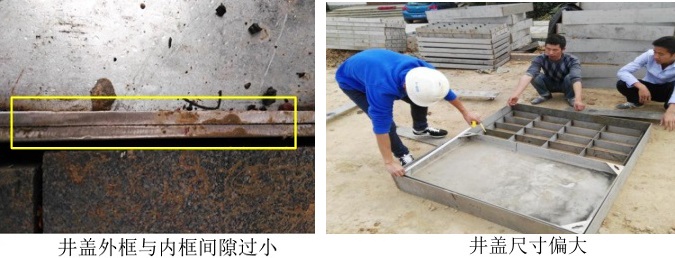

1、隱形井蓋內外框間隙過小，在面磚鋪裝及使用過程中，容易引起砂石及其他雜物堵塞內外框之間的縫隙，導致井蓋不易開啟，易開啟過程中損壞鋪裝層。
2、經檢查，隱形井蓋尺寸偏大，面磚厚度偏大，導致隱形井蓋重量偏重難以開啟。
3、蝴蝶孔未設置擋板，被砂漿堵塞，井蓋難以開啟。

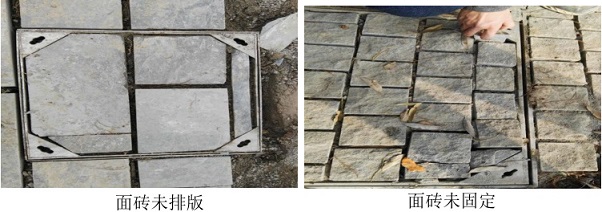

4、面磚未進行排版。隱形井蓋未進行定制，與面磚大小不匹配，對縫不一。
5、原設計面磚與隱形井蓋之間無砂漿結合，面磚之間無砂漿填縫，結合不緊密，易松動。
解決措施
針對要因一：原設計井蓋外框與內框間隙過小解決措施：內外框間隙控制在3-5mm之間，內框下端鋼格柵四邊均收進30mm。對隱形井蓋逐個進行進場驗收。減小了內外框之間的摩擦，并使得內框與外框之間形成上小下大的間隙，從而易于開啟。
針對要因二：原設計井蓋尺寸、厚度偏大解決措施：①隱形井蓋鋼板厚度減小；將面磚厚度減小。考慮結構受力及重量，合理調整格柵間距為120*250mm。對全線現有的井蓋進行統計，得到井蓋的大小，統一幾種規格進行工廠定制。
針對要因三：井蓋未設置擋板解決措施：蝴蝶孔處采用鋼板或者木板設置擋板，防止砂漿堵塞。擋板設置不易松動。
針對要因四：未進行面磚排版解決措施：施工前對面磚進行CAD排版；根據排版進行面磚切割，對縫整齊劃一。根據排版進行面磚切割鋪裝，達到人行道鋪裝的預期景觀效果，減少面磚切割量，保證整體美觀。
針對要因五：面磚未固定解決措施：面磚與隱形井蓋內框之間采用3cm厚1：3水泥砂漿。面磚之間采用砂漿勾縫。
