鋼格板是用承載扁鋼和橫桿按照一定的間距進行正交組合，通過焊接或壓鎖加以 固定的開敞式鋼構件；橫桿一般采用經過扭絞的方鋼、也可采用圓鋼或扁鋼，材質分為碳鋼和不銹鋼。主要應用于鋼結構平臺板、溝蓋板、鋼梯的踏步板、建筑物吊頂等領域。
壓焊機是一種常用的鋼格板加工設備，一般由機架、焊機、上料裝置以及定位模具組成。傳統的壓焊 機定位模具一般是由一塊帶有開口的平板組成，在壓焊時通過其將扁鋼和鋼條壓合在一 起，然后焊機的焊頭在液壓缸的帶動下穿過開口，并將鋼條與扁鋼焊接在一起。在實際的使用過程中，由于原料以及上料裝置的現在，扁鋼的位置容易發生偏差，雖然不影響扁鋼與鋼條的焊接，但是外形不夠美觀，影響產品加工質量。

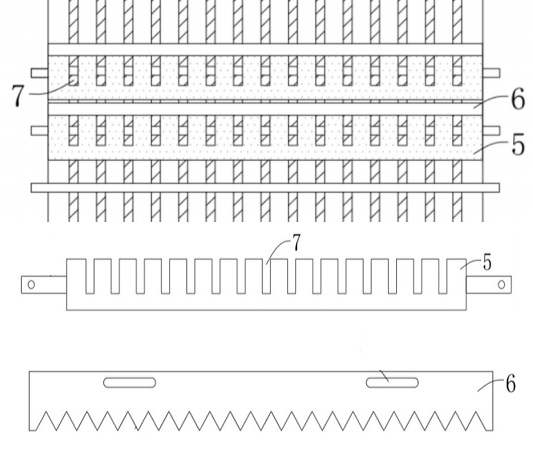

為解決上述技術問題，介紹一種鋼格板壓焊機梳形夾定位裝置。鋼格板壓焊機梳形夾定位裝置， 包括機架，液壓缸、及焊機。焊機通過導桿與機架滑動連接，液壓缸通過螺絲與機架固定連接，且液壓缸的液壓柱與焊機固定連接，焊機下端依次排布有兩個定位裝置，定位裝置包括第一壓板5和第二壓板6，第一壓板一側設有若干個開口7，第二壓板位于第一壓板一側，且第二壓板下端設有數量與開口 一一對應的錐形卡槽。第一壓板和第二壓板均通過螺絲固定在焊接下端。第一壓板兩端均設有固定軸。第二壓板上端對稱設有兩個腰槽，使得第二壓板的安裝更加靈活。
此項設置通過在傳統的壓焊定位模具的一側添加一個帶有錐形卡槽的壓板，在焊接時通過壓板上的錐形卡槽可將扁鋼調節到正確的位置，其不僅結構簡單，定位準確，而且可以在焊接下端設置多組定位及焊接裝置，這樣就可以一次同時進行多跟鋼條的焊接，可大大提高加工效率。
通過在傳統的壓焊定位模具的一側添加一個帶有錐形卡槽的壓板，在焊接時，通過壓板上的錐形卡槽可將扁鋼調節到正確的位置，其不僅結構簡單，定位準確，而且可以在焊接下端設置多組定位及焊接裝置，這樣就可以一次同時進行多跟鋼條的焊接，可大大提高加工效率。
