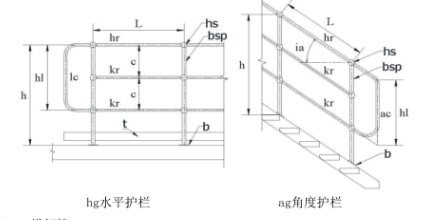

球型護欄是一種管—球結構組合式固定護欄，以不同直徑的空心鋼球和鋼管，腳掌板通過焊接而成為立柱，以空心球作為節點，連接不同直徑的扶手管，橫桿管，加上踢腳板組合而成為一種固定式安全防護設施，如圖1所示。
球型護欄以在平臺上的安裝位置不同分為水平球型護欄和角度球型護欄。水平球型護欄在平臺的轉角處可以接入彎頭連接另一方向的護欄，或者使用水平收口與另一方向的護欄分開。角度護欄在起跑和結束處使用角度收口。角度護欄與水平護欄交互處或兩跑角度護欄的連接，可作收口處理或使用彎頭連接，因?yàn)楝F(xiàn)場空間位置的不同，彎頭連接必須根據實際由安裝人員現場制作。
凹槽球型立柱是角度球型立柱的一種結構形式。當角度護欄的傾角較大時，立柱管會阻礙扶手管或橫桿管的穿過，一種做法是把這部分管子銑去，形成一個缺口讓扶手管或橫桿管可以穿過。但是這樣處理會改變立柱的截面參數，也造成應力集中，降低立柱的抗彎強度。凹槽球型立柱是為了不減小該部位的立柱管截面，保證立柱的抗彎強度，不采用銑去這部分材料的方法，而在立柱管的相應部位用凹槽形式避讓扶手和橫桿的通過。
扶手管，橫桿管在立柱球節點處通過焊接或用鉚釘固定。兩根扶手管，橫桿管之間通過內接管連接并焊接或用鉚釘固定。踢腳板可以直接焊接或用安裝夾固定在立柱下方。球型立柱的腳掌通過直接焊接或用螺栓固定在平臺的支承鋼架上。
球型護欄的技術要求
球型護欄荷載要求
1、球型護欄扶手的荷載要求:球型護欄的扶手在凈空跨距L不大于1000mm時，其任何部位應能承受任何方向的1000N的集中荷載，負載下扶手的最大容許撓度L/250，卸載后不應有任何可見的永久變形。
2、球型護欄橫桿的荷載要求:球型護欄的橫桿在凈空跨距L不大于1000mm時，其任何部位應能承受任何方向的700N的集中荷載，負載下的最大容許撓度不大于30mm；球型護欄的踢腳板在現場安裝完畢后，在凈空跨距L不大于1000mm時，其任何部位應能承受任何方向的100N的集中荷載，負載下的最大容許撓度不大于30mm。
4.球型護欄500型立柱的荷載要求:球型護欄500型立柱頂部應能承受水平方向的500N的集中荷載，負載下的最大容許撓度不大于30mm，適用于單人通行的場合。
5.球型護欄890型立柱的荷載要求:球型護欄890型立柱頂部應能承受水平方向的890N的集中荷載，負載下的最大容許撓度不大于30mm，適用于多人通行的場合。
6.球型護欄1000型立柱的荷載要求:球型護欄1000型立柱頂部應能承受水平方向的1000N的集中荷載，負載下的最大容許撓度不大于30mm，適用于緊急撤離路線通道和密集人員通行的場合。
7.球型護欄的高度要求:當平臺、通道及作業場所距基準面高度小于2m時，球型護欄高度應不低于900mm。在距基準面高度大于等于2m并小于20m的平臺、通道及作業場所的球型護欄高度應不低于1050毫米.在距基準面高度不小于20m的平臺、通道及作業場所的球型護欄高度應不低于1200mm。

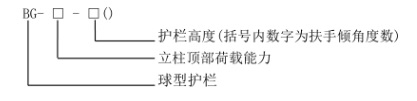

球型護欄型號的表示方法:
球型護欄的代號為BG，代表ball-type guardrail。球型護欄型號的表示方法：
球型護欄的型號舉例：
BG-500-1230表示水平球型護欄，球型立柱頂部承受集中荷載能力為500N，立柱高度為1230mm。
BG-890-1050(38)表示角度球型護欄，球型立柱頂部承受集中荷載能力為890N，立柱高度為1050mm，扶手傾角為38°

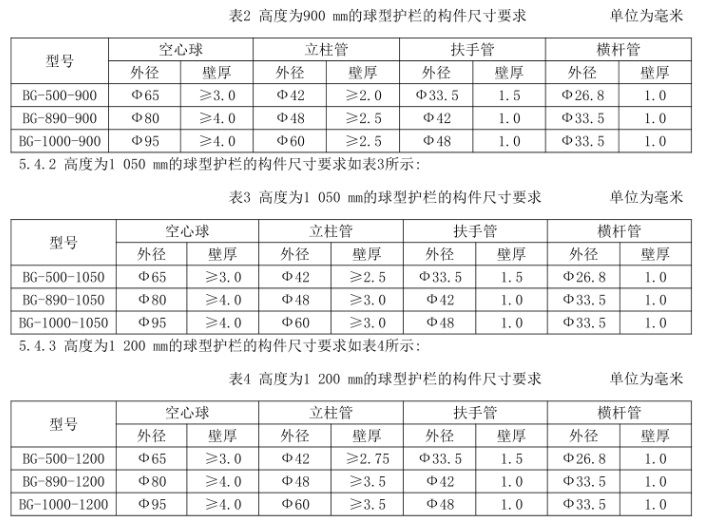

球型護欄的型號規格

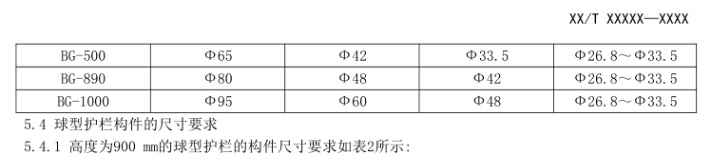

球型護欄的型號規格如表1所示：
球型護欄制作要求
球型護欄各構件的選用材料應符合荷載及安全的要求。采用碳素結構鋼、耐候結構鋼、低合金高強度結構鋼材料，且符合GB/T700、GB/T4171、GB/T1591、GB/T13793的規定。采用鐵素體不銹鋼、奧氏體不銹鋼、雙相不銹鋼材料，且符合GB/T4237、GB/T3280、GB/T12770的規定。
空心球應是整體成形的鋼構件，不允許由兩片或多片球面焊接而成，空心球的外圓直徑偏差不大于0.25mm，空心球開孔后剩余的有效截面積不小于立柱管的截面積。除空心球外，立柱管上不允許有任何的開孔、開口，保證整根立柱管的截面積不減小。立柱管與接點空心球，腳掌(基座板)應牢固的焊接成為整體，全周角焊縫寬度不小于3mm，球型護欄立柱組裝焊接后必須逐根檢查，不允許存在橫向和縱向裂紋。腳掌(基座板)的厚度不小于8mm，厚度偏差不大于0.3mm。扶手與橫桿之間，橫桿之間，橫桿與擋板之間的凈間距不大于500mm。踢腳板(擋板）可選用冷彎型鋼或扁鋼，高度不小于100mm。如果平臺設置有滿足踢腳板功能及強度要求的其他結構邊沿時，可不另設踢腳板。
球型護欄的防腐蝕措施
工業腐蝕環境下使用的球型護欄，宜采用耐候鋼或不銹鋼制造，并選用較厚的壁厚，以增加腐蝕裕量。工業腐蝕環境下使用的球型護欄的表面防護，宜采用耐候性優良的防護處理。除不銹鋼球型護欄外，球型護欄采用熱浸鍍鋅或等效的表面處理。工業腐蝕環境下的球型護欄安裝螺栓可選用不銹鋼螺栓。
球型護欄安裝要求
只要存在墜落風險就必須安裝護欄。當可能墜落高度超過500mm時，必須安裝護欄。如果操作平臺和設備構架或墻壁之間的間距小于200mm并且構架的防護等效于護欄時，不需要裝護欄。但是，當操作平臺和相鄰的構架之間的間距大于30mm時，要有踢腳板。球型立柱間距由護欄荷載設計要求而定，最大間距不應超過1000mm。在中斷扶手的情況下，兩段護欄間最大凈間距不應超過120mm。所有進出口，應安裝自關門。自關門應具有和護欄同樣高度的扶手和橫桿，并且滿足下列要求：
1)自關門只能朝一個方向打開；
2)自關門的打開方向不應朝向墜落方向；
3)自關門應能很容易打開；
4)自關門應能自動關閉。
即使沒有墜落風險，例如兩邊有墻壁的樓梯，也至少要安裝一側扶手護欄。寬度大于或等于1200mm的樓梯應安裝兩側扶手護欄。當樓梯的上升高度超過500mm并且斜梁外側有大于200mm的橫向間距時，在其側邊應安裝護欄。在護欄扶手的周?chē)?00mm的距離內不應有妨礙人手把握的障礙。球型立柱腳掌與平臺梁的固定宜采用焊接連接，角焊縫不小于6mm，并預留漏水孔。當不便焊接時，可采用螺栓連接。球型立柱與扶手管、橫桿、彎頭和接管的固定宜采用焊接，也可采用鉚釘固定。
踢腳板與球型立柱的連接采用焊接或夾緊件固定，現場裝配后踢腳板與平臺間隙不大于10mm。球型護欄端部必須設置立柱收口或與建筑物牢固連接。球型護欄安裝時應保證平直，沒有肉眼可見的明顯波浪彎曲。球型護欄由安裝單位在現場組裝焊接后，焊接部位必須清理焊渣，裁切口，碰損擦傷等防腐涂層遭到損傷的部位，現場施工負責進行防腐涂裝。
包裝標志
球型護欄構件可按合同要求包裝，交付現場安裝。每個包裝箱的球型護欄構件產品應貼上生產廠標志，球型立柱、扶手管、橫桿、彎頭還應貼上規格圖號標志。
