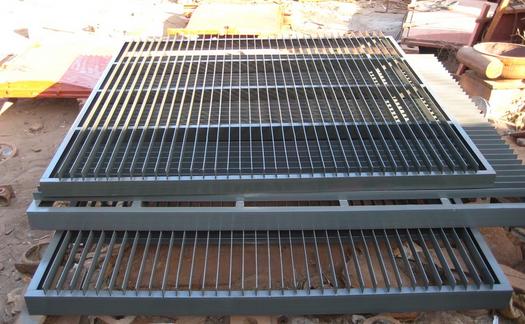

工業污水未經處理直接排放,其中可能含有一些大粒度的懸浮物。為了清 除污水和雨水泵站以及污水處理廠進水中含有的較大懸浮物，保護后續處理設施 的正常運行，以及降低其他處理設施的負荷，需要在污水處理廠的一級處理中設 定一個篩濾設備—格柵。格柵是由一組平行的金屬柵條或篩網、格柵柜和清渣耙 三部分組成，安裝在污水處理廠的端部。格柵主要作用是將污水中的大塊污染物 攔截出來，否則這些大塊污染物將堵塞后續單元的機泵或工藝管線。
格柵主要用于截留污水中大 于柵條間隙的漂浮物，一般布置在污水處理廠或泵站的進水口，以防止管道、機 械設備及其他裝置的堵塞。格柵的清渣，可采用人工或機械方法。有的是用磨碎 機將柵渣磨碎后，再投入格柵下游，以解決柵渣的處置問題。 城市污水處理就是利用各種設施設備和工藝技術，將污水中所含的污染物質 從水中分離去除,使有害的物質轉化為無害的物質,有用的物質,水得到凈化，資源 得到充分利用。
格柵的分類
（1）按格柵條間距的大小分類：細格柵、中格柵和粗格柵 別為4～10mm，15～25mm和大于40mm。
（2）按清渣方式不同分類：人工除渣格柵和機械除渣格柵兩種。人工清渣主要 是粗格柵。
（3）按柵耙的位置不同分類：前清渣式格柵和后清渣式格柵。前清渣式格柵要 順水流清渣，后清渣式格柵要逆水流清渣。
（4）按形狀不同分類：平面格柵和曲面格柵。平面格柵在實際工程中使用較多。
（5）按構造特點不同分類：抓扒格柵、循環式格柵、弧形格柵、回轉式格柵、 轉鼓式格柵和階梯式格柵 目前使用較多的粗格柵型式有回轉式、高鏈式和三索式，細格柵有回轉式、 弧形和階梯式。
格柵的工藝參數
影響格柵作用有柵距、過柵流速和水頭損失三個工藝參數。
(1)柵距
即在相鄰兩根柵條間的距離。柵距大于40mm的為粗格柵，柵距在20～40mm 之間的為中格柵，柵距小于20mm 的為細格柵。 一般情況下，粗格柵攔截的柵渣并不太多，只有一些非常大的污染物，但它 能有效地保護中格柵的正常運行。中格柵對柵渣的攔截發揮主要作用，絕大部分 柵渣將在中格柵被攔截下來，細格柵將進一步攔截剩余的柵渣。
(2)過柵流速
污水在柵前渠道內的流速一般控制在 0.4—0.8m/s，經過格柵的流速一般控 制在0.6—1.0m/s。過柵流速不能太大，否則將把本該攔截下來的軟性柵渣沖走。 同時，過柵流速也不能太小。如果過柵流速低于0.6m/s，柵前渠道內的流速將有 可能低于0.4m/s，污水中粒徑較大的砂粒將有可能在柵前渠道內沉積。
(3)水頭損失
污水過柵水頭損失與過柵流速有關，一般在0.2—0.5m 之間。如果過柵水頭 損失即格柵前后水位差增大。此時，有可能是過柵水量增加，更有可能是格柵局部被堵死。如過柵水頭損失減小，說明國展流速降低，此時要注意砂在柵前渠道 內的沉積。
格柵設計要點
（1）格柵的柵條間隙，應根據水泵允許通過污物的能力來確定。
（2）污水處理系統設計中，設兩道格柵，一般在泵房前設一道中格柵，在泵 房后設一道細格柵，同時格柵柵條間隙應符合下列要求：人工清除的為 25— 40mm，機械清除的為16—25mm，最大間隙40mm。
（3）如水泵前格柵間隙不大于25mm，污水處理系統前可不再設置格柵。
（4）柵渣量與地區的特點、格柵的間隙大小、污水流量以及下水道系統的類 型等因素有關。在無當地運行資料時，可采用： 柵條間隙16～25mm，0.1～0.05m3/103m3/d（柵渣/污水） 柵條間隙30～50mm，0.03～0.01 m3/103m3/d（柵渣/污水） 柵渣的含水率為80%，密度約為960kg/ m3。
（5）在大型污水處理廠或泵站前的大型格柵（每日柵渣量大于 0.2m3），一 般應采用機械清渣。
（6）機械格柵不宜少于2 臺時，應設人工清除格柵備用。
（7）過渣流速一般采用0.6～1.0m/s。
（8）格柵前渠道內的水流速度一般采用0.4～0.9m/s。
（9）格柵傾角一般采用45～70。人工清除格柵傾角小時，較省力，但占地 面積大。
（10）過格柵的水頭損失一般采用0.08～0.15m。
（11）格柵間必須設置工作臺，臺面應高出柵前最高設計水位0.5m。工作臺 上應有安全和沖洗設施。
（12）格柵間工作臺兩側過道寬度不應小于0.7m。工作臺正面過道寬度： 人工清除 不應小于1.2m 機械清除 不應小于1.5m
（13）機械格柵的動力裝置一般宜設在室內，或采取其他保護設備的措施。
（14）設置格柵裝置的構筑物，必須考慮設有良好的通風設施。
（15）格柵間內應安設吊運設備，以進行格柵及其他設備的檢修和柵渣的日常清除.
