鋼格板制造商應根據鋼結構平臺上構件及洞口布置圖進行鋼格柵板的排板設計。 制造商的排板設計圖應符合設計人的設計意圖，并經設計單位的認可后方可進行生產制造。
一、 鋼格板扁鋼間距有30mm、40mm、60mm三種系列，為減少加工時間和降低損耗，對鋼格板的排版尺寸進行規定。規定如下：
標準原板尺寸為6100LB×995mm，排板時應以995mm為寬度，板與板之間應留5-1Omm間隙，用最后一塊補足余下的尺寸，見圖1和2。
如果板寬不足995mm應從(鋼格板的扁鋼數目與其相應的總體名義寬度)表中選用最接近的寬度,如1250LB×590mm的板應改為1250LB×605mm。鋼格板長度可任選，但最好選用50mm的整倍數。見圖3.

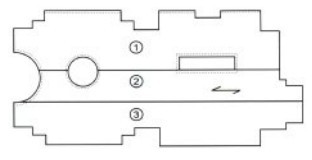

圖1 正確 圖2 不正確 鋼格板排版設計圖
二、鋼格柵板的排板應保證負載扁鋼為承載構件，方向不得顛倒，見圖4； 鋪板遇設備（或管道）洞口且開孔大于等于180mm時，應與設備（或管道）外保溫邊緣間留有20mm間隙，且靠近設備（或管道）一側的包邊板應采用100x4的扁鋼作為堵頭板，見圖5；
圖4 鋼格柵板的放置方向 圖5 與設備的間隙
三、鋼格柵板負載扁鋼兩端在梁上的支承長度每端不小于25mm；兩塊板的安裝間隙為10mm，且兩塊板的下部必須有可靠的支承，不得出現懸空現象，見圖6；
圖6 鋼格柵板的安裝間隙

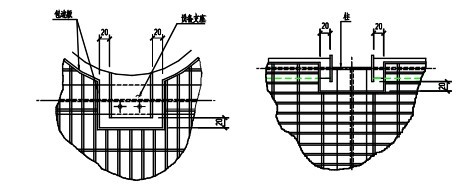

四、遇設備支座及柱時，鋼格柵板應切口，且切口處設包邊板，應使用與負載扁鋼同規格的扁鋼或型鋼進行包邊。包邊板與支座及柱的間隙見圖7
圖7 鋼格柵板的切口
