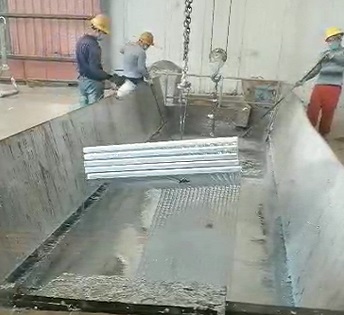

鋼格板又叫鋼格柵板，鋼格板是用扁鋼按照一定的間距和橫桿進行交叉排列，并且焊接成中間帶有方形格子的一種鋼鐵制品，主要用來做水溝蓋板，鋼結構平臺板，鋼梯的踏步板等，橫桿一般采用經過扭絞的方鋼。鋼格板熱浸鍍鋅是使熔融金屬與鐵基體反應而產生合金層，從而使基體和鍍層二者相結合。熱浸鍍鋅是先將鋼鐵制件進行酸洗，為了去除鋼鐵制件表面的氧化鐵，酸洗后，通過氯化銨或氯化鋅水溶液或氯化銨和氯化鋅混合水溶液槽中進行清洗，然后送入熱浸鍍槽中。熱浸鍍鋅具有鍍層均勻，附著力強，使用壽命長等優點。碳鋼材質的鋼格板往往需要熱浸鍍鋅進行防銹蝕處理，以增加使用壽命。
鋼格板大多為長條板片狀，尺寸規格較大的鋼格板進行熱浸鍍鋅作業時，現有的鐵鏈幫栓吊裝方式，存在吊裝繁瑣和生產效率低的問題。因此，需要針對上述缺陷開發一種鋼格板熱浸鍍鋅工裝。能夠同時吊裝多片同規格的鋼格板浸入到鍍鋅槽中，提高了鍍鋅作業生產效率。

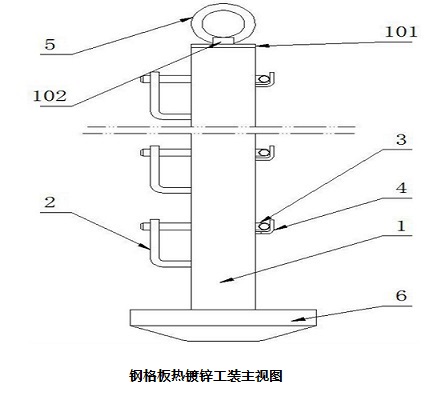

鋼格板熱浸鍍鋅工裝，包括立柱主體和掛鉤板，多個掛鉤板等間距設置在立柱主體的立壁一側面上，掛鉤板的頂部開口且底根部固定連接到立柱主體立壁上，掛鉤板和立柱主體立壁之間能夠卡接承載鋼格板的邊框；立柱主體的頂部設置有便于起吊的吊裝部。立柱主體具體采用方管制作，立柱主體和掛鉤板上分別設置有同軸貫通的插栓孔和鎖定孔，鎖定孔位于掛鉤板探出端的上部，插栓插接在所述插栓孔和鎖定孔中。插栓孔和鎖定孔為平行設置的多個且沿著立柱主體的高度方向排布設置。
還包括鎖定鉤，所述鎖定鉤固定連接在與所述掛鉤板相對的所述立柱主體立壁側面上，所述插栓的尾端設置直角彎頭，所述直角彎頭能夠卡接在所述鎖定鉤的卡槽中。
立柱主體的頂部設置有封口蓋，吊環根部固定連接在封口蓋的頂面上，且吊環根部兩側還分別固定連接有加強板。立柱主體的底部固定連接有底座，底座的下邊線處設置為大倒角或者圓角。
與現有技術相比，鋼格板熱浸鍍鋅工裝，通過在立柱主體的立壁一側面上設置多個掛鉤板，每個掛鉤板能夠卡接承載一個鋼格板的邊框，因此本工裝能夠一次裝載多個鋼格板。實際使用時在鋼格板的四個角部位置分別設置一個本工裝，能夠同時起吊多個同種規格的多個平行疊放在一起的鋼格板。而且，多個鋼格板之間上下間隔一定距離，所以在熱浸鍍鋅時不會相互干擾，避免了因為疊壓而引起的鍍鋅質量瑕疵。本鋼格板熱浸鍍鋅工裝，能夠同時吊裝多片同規格的鋼格板浸入到鍍鋅槽中，提高了鍍鋅作業生產效率。
此外，通過插栓插接在插栓孔和鎖定孔中，封閉掛鉤板頂部的開口，對鋼格板的邊框進行鎖定，防止脫落；通過多個插栓孔和鎖定孔沿著立柱主體的高度方向排布設置，便于根據鋼格板的高度選取相應的插栓孔和鎖定孔進行插接鎖定，降低吊運過程中由于裕度過大而引起的晃動；通過在與掛鉤板相對的立柱主體立壁側面上設置鎖定鉤，能夠鎖定插栓的尾端的直角彎頭，避免吊運過程中晃動或者振動引起的插栓松動跌落。通過在吊環根部兩側分別焊接連接加強板，能夠增大吊環與封口蓋的連接強度，避免出現意外斷裂引發安全事故。通過底座設置在立柱主體的底部，便于豎直擺放好四個本工裝后，裝配鋼格板的邊框；同時，立柱主體的底部進入到鍍鋅槽底后，通過倒角或者圓角進行較為圓滑的緩沖，避免邊角線對鍍鋅槽底面進行硬磕碰引發設備損傷。
