鋼板網剛度大、強度高、不易損壞變形，抗沖擊能力強，密封效果好，安全性能高，安裝完成后整體效果好，降低了高空作業安全風險，提高了工程整體形象和安全文明施工標準化水平。傳統鋼板網與腳手架連接固定方式主要有C型卡槽固定、U型螺栓固定、管箍插頭等。新型鎖扣式鋼板網防護體系連接方式施工簡便，固定牢固，可調節，節省人工和材料；安裝后不易出現縫隙和底部不順直等現象，從而提高整個外立面的整體性和安全性，達到施工簡便、質量可靠、安全牢固、綠色環保等目標。
一、工程概況
杭州城東大廈總建筑面積71770m2，地下2層，地上兩棟12層塔樓，建筑高度49.75m，結構形式為鋼框架核心筒結構，采用核心筒先施工，外框架隨進度緊跟施工的順序。核心筒施工采用承插型盤扣+沖孔鋼板網作為外防護架，1~4層為落地式外架，5~8層及9~12層為懸挑式外架。核心筒一圈周長約80m。
二、工藝原理
在外腳手架施工過程中，隨著腳手架搭設，通過鎖扣式連接件將鋼板網連接固定在腳手架上，相鄰鋼板網之間通過螺栓進行連接固定，形成整個鋼板網外架防護體系。鎖扣式連接件由連接管和鎖扣件兩部分組成。連接管與腳手架采用十字扣件固定，連接管中部開槽，上部開孔，用于插入鎖扣件和固定螺栓；鎖扣件C型一側鎖住下排鋼板網，U型一側承托上排鋼板網。鎖扣式連接件在鋼板網與腳手架連接后，端頭通過螺栓可進行微調，確保鋼板網外架防護體系平整順直，提高安裝質量。鋼板網上設置用于上下相鄰鋼板網連接固定孔和用于左右相鄰鋼板網連接的固定片。
三、外架體系施工
本工程外腳手架采用承插型盤扣+沖孔鋼板網體系。
1、外架體系材料

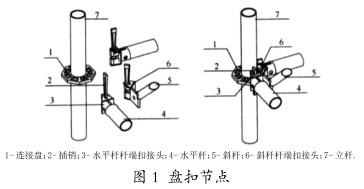

承插型盤扣架主要由帶圓盤的立桿、水平桿、斜桿及插銷構成。其中立桿圓盤間距模數固定為500mm，水平桿長度模數為300mm。圓盤、扣接頭、插銷采用碳素鑄鋼制造，其中焊接應滿足有效焊縫高度不小于3.5mm。盤扣節點如圖1所示。

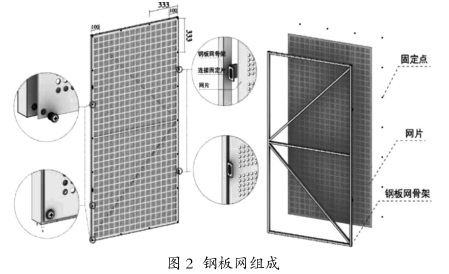

沖孔鋼板網由龍骨框和網片兩部分組成，龍骨框規格為1m×2m，采用20mm×20mm、1.5mm厚鍍鋅方管焊接而成，在龍骨框短邊方向距離骨架邊緣100mm部位各設置2個直徑為10mm固定孔(用于上下相鄰鋼板網連接固定)；鍍鋅網片尺寸為900mm×1900mm，在龍骨框和網片固定時，每333mm設置一個固定孔，采用自攻釘將兩者固定。鋼板網如圖2所示。
四、技術要點
1、鎖扣式連接件的應用
鎖扣式連接件由連接管和鎖扣件兩部分組成鎖扣件，C型一側鎖住下排鋼板網，U型一側承托上排鋼板網。鎖扣式連接件在鋼板網與腳手架連接后，端頭通過螺栓可進行微調，確保鋼板網外架防護體系平整順直，提高安裝質量。
2、連接件固定
(1)確定好最底排連接件位置，用十字扣件將連接管固定，并拉線找平，確保最底部連接件高度和外伸端在同一水平線上。最底排連接件C型部分應面向上側安裝(C型一側可以包住龍骨框，更牢固可靠)，鎖扣件與連接管螺栓應處于松動狀態。
(2)第二排連接件與最底排連接件之間預留高度為2m(鋼板網高度為2m)，第三排連接件與第二排連接件之間預留高度為2m。確定好第二排、第三排連接件位置后，安裝方法同最底排連接件。第二排之后連接件C型部分應面向下側安裝，鎖扣件與連接管螺栓應處于松動狀態。
3鋼板網安裝
(1)最底排、第二排、第三排連接件安裝完畢后，開始安裝鋼板網。將鋼板網下端龍骨推入連接件U型槽內，鋼板網上端龍骨卡入連接件C型槽內。
(2)對相鄰鋼板網順直度、垂直度、平整度進行調整，確保其在同一個水平面上，調整完畢后，將鎖扣件與連接管采用螺栓固定牢固。

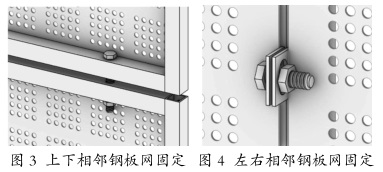

(3)使用M8×60的螺栓將上下兩個相鄰鋼板網固定牢固(鋼板網外側)，使用M8×40的螺栓將左右兩個相鄰鋼板網固定牢固(鋼板網內側)，見圖3、圖4。
(4)重復以上作業順序，進行后續鋼板網安裝。鋼板網外架防護體系安裝至最后一排鋼板網時，在最頂部增設一個連接件與腳手架進行連接固定。
五、拆除方式
外架體系拆除時自上而下，選擇一個陽角沿兩個直角邊方向進行拆除，先拆除相鄰鋼板網之間固定螺栓，再松開鎖扣件與連接管固定螺栓，將鋼板網從鎖扣件中推出后，再將鎖扣式連接件拆除；每拆除四排鋼板網，進行一次盤扣架體拆除。
六、結束語
隨著建筑工業化的發展，標準化及定型化產品應用將越來越廣泛，本工程采用的盤扣架鎖扣式鋼板網防護體系使得鋼板網與腳手架連接、鋼板網與鋼板網之間連接更加牢固，并且在端頭部位通過螺栓可進行調節。這樣構成的鋼板網外架防護體系安裝方便、靈活可調、質量可靠、美觀大方、安全牢固、綠色環保，安全系數高，提升工程整體形象和安全文明標準化水平。
